Ventilateur axial en PRF FT35-11

Pourquoi choisir le ventilateur axial en PRV moulé FT35-11 ?

Conçu pour les environnements difficiles. Conçu pour des performances durables.

Véritable résistance à la corrosion, de l'intérieur vers l'extérieur

Construction moulée sans joint
Contrairement aux ventilateurs FRP traditionnels fabriqués à la main, le FT35-11 est moulé d'une seule pièce. Cela élimine les joints, les coutures et les points faibles potentiels où la corrosion peut commencer.
→RésultatCorps entièrement en PRV, sans aucune exposition au métal, idéal pour les laboratoires chimiques, les applications marines et les stations de traitement des eaux usées.
Protection à Vie
Fabriqué en plastique renforcé de fibre de verre de haute qualité, il résiste aux acides, aux alcalis, aux sels et aux solvants.
→RésultatDurée de vie 3 à 5 fois plus longue que les ventilateurs en acier, sans entretien contre la rouille.

Léger mais résistant

Facile à installer
Pèse 30 à 50 % de moins que les ventilateurs en acier équivalents. Réduit la charge structurelle et le temps/coût d'installation.
Structure robuste
L'épaisseur uniforme des parois et le moulage dense garantissent une résistance élevée sous des charges de vent importantes.

Économique en énergie et rentable

Lames optimisées sur le plan aérodynamique
La conception avancée de la turbine permet d'obtenir un débit d'air plus élevé avec moins de puissance.
→Économie typiqueConsommation d'énergie inférieure de 5 à 10 % par rapport aux ventilateurs conventionnels.
Surface intérieure lisse
L'intérieur moulé minimise les turbulences d'air et l'accumulation de poussière, assurant une efficacité optimale.

Sûr et fiable

Non conducteur et sans étincelles
Parfait pour les atmosphères explosives ou humides (par exemple, les ateliers de peinture, les parkings souterrains).
Conception de moteur isolé
Le moteur est séparé du flux d'air, protégé des fumées corrosives.

Fonctionnement silencieux

Conception à faible bruit
L'équilibrage de précision et les propriétés d'amortissement naturel des FRP réduisent le bruit de fonctionnement de 3 à 8 dB(A).
Un environnement plus calme et plus confortable.

Sans entretien

Pas de peinture, pas de rouille, pas de soucis
Le corps en FRP ne se corrode jamais. Aucune repeinture périodique ni traitement anti-corrosion n'est nécessaire.
Facile à nettoyer
La surface lisse empêche l'accumulation de résidus tenaces ; un simple nettoyage le maintient comme neuf.

Parfait pour :

Usines chimiques et pharmaceutiques
Installations de traitement des eaux usées
Installations marines et côtières
Transformation alimentaire et agriculture
Gares de stationnement et tunnels souterrains

Paramètre	Spécification
Capacité de débit d'air	613-64825 m³/h
Pression statique	32-398.2(pa)
Type de moteur	Transmission directe / Transmission par courroie (en option)
Type de turbine	Lames de type aile/forme d'arc
Équilibrage dynamique	Norme AMCA G2.5
Matériel	Matériau en plastique renforcé de fibres de verre (PRV) résistant à la corrosion
Degré de protection	IP44 (Standard) / Grades supérieurs en option

Contacter maintenant E-mail WhatsApp

détails du produit

Modèles standards et services de personnalisation

Les données de performance ci-dessous représentent notre série de modèles standard. Cependant, en tant que fabricant spécialisé, nous comprenons que chaque projet est unique.

Nous offrons des solutions personnalisées complètes, adaptées à vos spécifications exactes.

(unité : mm)

Modèle	D1 Diamètre intérieur	D3 Diamètre extérieur de la bride	D4	L	L1	Diamètre intérieur/extérieur de la courbure
2.8	285	345	355	250	250	290 / 350
2.8 Antidéflagrant	285	345	375	375	250	290 / 350
3.15	320	382	405	290	300	290 / 380
3.15 Antidéflagrant	320	382	430	400	300	290 / 380
3.55	360	430	450	330	330	380 / 435
3.55 Antidéflagrant	360	430	460	460	330	380 / 435
4	405	480	500	350	350	380 / 470
4 Antidéflagrant	405	480	470	470	350	380 / 470
4.5	450	530	565	375	390	485 / 545
4.5 Antidéflagrant	450	530	500	500	390	485 / 545
5	505	595	610	410	530	485 / 580
5 Antidéflagrant	505	595	630	520	530	485 / 580
5.6	565	655	705	450	490	565 / 650
6.3	638	745	800	470	510	635 / 720
7.1	715	815	820	500	500	705 / 800

Taille du ventilateur (n°)	Vitesse (tr/min)	Angle de la lame (degrés)	Volume d'airm³/h	Pression statique (Pa)	Modèle de moteur	Puissance requise (kW)	Puissance (kW)
2.8	2900	15	1224	128	YSF-5622	0.078	0.12
		20	1742	141	YSF-5622	0.115	0.12
		25	2560	143	YSF-6312	0.169	0.18
		30	2495	143	YSF-6312	0.199	0.25
		35	2778	186	YSF-7112	0.258	0.37
		15	613	32	YSF-5014	0.0097	0.025
	1450	20	873	35.7	YSF-5014	0.015	0.025
		25	1121	35.2	YSF-5604	0.019	0.025
		30	1392	41.2	YSF-5604	0.032	0.04
		35	1944	46.6	YSF-6314	0.158	0.18
3.15	2900	15	2681	186.6	YSF-6312	0.225	0.25
		20	3418	189.2	YSF-7112	0.288	0.37
		25	3755	217.7	YSF-7122	0.368	0.55
		30	4153	247.7	YSF-7122	0.489	0.55
		35	4715	247	YSF-5014	0.026	0.025
	1450	15	972	42.6	YSF-5604	0.028	0.04
		20	1340	47.2	YSF-5604	0.036	0.04
		25	1877	54.9	YSF-5614	0.046	0.06
		30	2078	61.7	YSF-5624	0.061	0.09
		35	2383	216.1	YSF-7112	0.286	0.37
4	2900	15	3980	274.3	YSF-7122	0.521	0.55
		20	5489	300.9	YSF-8012	0.743	0.75
		25	6999	305.1	YSF-8022	0.948	1.1
		30	7685	354	YT90S-2	1.224	1.5
		35	8500	398	YT90L-2	1.592	2.2
	1450	15	1993	68.6	YSF-5624	0.066	0.09
		20	2749	75.2	YSF-6314	0.093	0.12
		25	3505	76.2	YSF-6314	0.118	0.12
		30	3849	88.5	YSF-6324	0.162	0.18
		35	4261	99.5	YSF-7114	0.199	0.25
5	1450	15	4289	112.6	YSF-7114	0.217	0.25
		20	5763	124.8	YSF-7114	0.307	0.37
		25	7273	129.6	YSF-8014	0.389	0.55
		30	7907	145.6	YSF-8014	0.49	0.55
		35	8712	164.6	YSF-8024	0.645	0.75
	960	15	2839	49.1	YSF-8016	0.035	0.37
		20	4795	54.4	YSF-8016	0.089	0.37
		25	5232	56.8	YSF-8016	0.112	0.37
		30	5768	71.8	YSF-8016	0.141	0.37
		35	5768	71.8	YSF-8016	0.186	0.37
6.3	1450	20	11528	197.6	YT90S-4	0.971	1.1
		25	14477	205.8	YT90L-4	1.226	1.5
		30	15817	230.5	YT100L1-4	1.553	2.2
		35	17426	260.7	YT100L1-4	2.044	2.2
	960	15	7685	78.2	YT90S-6	0.42	0.37
		20	9632	86.6	YSF-8016	0.282	0.37
		25	10472	101	YSF-8026	0.451	0.55
		30	11534	114.3	YT90S-6	0.68	0.75
		35	12880	226.9	YT90L-4	1.251	1.5
7.1	1450	20	16501	250.9	YT100L1-4	1.763	2.2
		25	20722	261.4	YT100L2-4	2.473	3
		30	22644	292.7	YT100L2-4	2.822	3
		35	24941	331.1	YT112M-4	3.715	4
	960	15	8130	99.3	YSF-8026	0.363	0.55
		20	10925	111	YSF-8026	0.512	0.55
		25	17300	114.6	YT90S-6	0.652	0.75
		30	14990	128.2	YT90L-6	0.82	1.1
		35	16514	145.4	YT90L-6	1.079	1.1
10	960	15	22716	197	YT112M-6	2.013	2.2
		20	30524	218	YT132S-6	3.013	3
		25	38333	227.3	YT132M-6	3.615	4
		30	41882	254.5	YT132M-6	4.54	5.5
		35	46141	287.9	YT160M-6	5.975	7.5
11.2	960	15	31914	247.37	YT132M-6	3.548	4
		20	42584	273.7	YT160M-6	5	7.5
		25	53855	285.1	YT160L-6	6.37	7.5
		30	58441	319.3	YT160L-6	8.002	11
		35	64825	361.1	YT160L-6	10.532	11

Afficher seulement certains paramètres

Notre service

Communication des exigences et consultation technique

Les ingénieurs et experts techniques expérimentés du groupe Shunda sont disponibles pour répondre aux questions des clients concernant les produits et les problèmes connexes.
Fournir aux clients des documents tels que des catalogues de produits, des manuels techniques, des tableaux des paramètres de performance, des plans d'installation et des instructions d'utilisation afin de garantir que les clients comprennent parfaitement les produits.
Personnaliser les produits et les plans d'implémentation pour les clients en fonction de leurs besoins spécifiques et de leurs conditions de travail réelles afin de garantir que le plan offre un excellent rapport qualité-prix.

Présentation et démonstration du produit

Invitez les clients à visiter la base de production de l'entreprise afin qu'ils puissent comprendre les caractéristiques et les avantages des produits en termes d'apparence, de structure, de matériaux et de technologie.
Utilisez des technologies telles que la réalité virtuelle ou l'animation 3D pour offrir aux clients des services d'affichage de produits en ligne, leur permettant d'acquérir une compréhension globale des produits.
Fournir aux clients des données pertinentes sur les tests de performance des produits effectués par l'entreprise en laboratoire ou dans le cadre de projets réels afin que les clients puissent comprendre la performance réelle des produits. Dans le même temps, détaillez les méthodes et les normes de test pour garantir l'authenticité et la fiabilité des données.

Conseils d'installation et de mise en service et support technique

Fournir aux clients des instructions d'installation détaillées, comprenant les instructions d'installation, les plans d'installation, les exigences en matière de construction des fondations et une liste des outils d'installation, afin que les installateurs du client puissent comprendre et utiliser les produits avec précision.
Des conseils d'installation en ligne peuvent être fournis et un ingénieur technique professionnel peut également être envoyé pour une assistance sur site.

Assurance qualité et maintenance

Nous offrons des services continus, notamment un support technique et des pièces de rechange, afin de garantir une performance et une fiabilité à long terme.
Une assistance téléphonique après-vente disponible 24 heures sur 24 est mise en place pour répondre aux appels de réparation des clients à tout moment.

Visites de suivi périodiques et services de maintenance

Pendant la période de garantie de qualité, les clients seront visités une fois tous les trois mois. Après la période de garantie de qualité, une visite de retour en ligne sera effectuée une fois par an afin de recueillir rapidement leurs opinions et suggestions, ce qui permettra de constituer une base pour l'amélioration des produits et des services.
Formuler des plans de maintenance personnalisés pour les clients en fonction de l'utilisation des produits, du temps de fonctionnement et de l'environnement de travail.

Formation technique

Invitez régulièrement les clients à participer à des formations en ligne.
Mettez en place une adresse e-mail dédiée aux consultations techniques et une plateforme de service client en ligne pour répondre aux questions que les clients rencontrent lors de l'utilisation du produit. Pour les questions techniques soulevées par les clients, des réponses seront fournies dans les 24 heures.

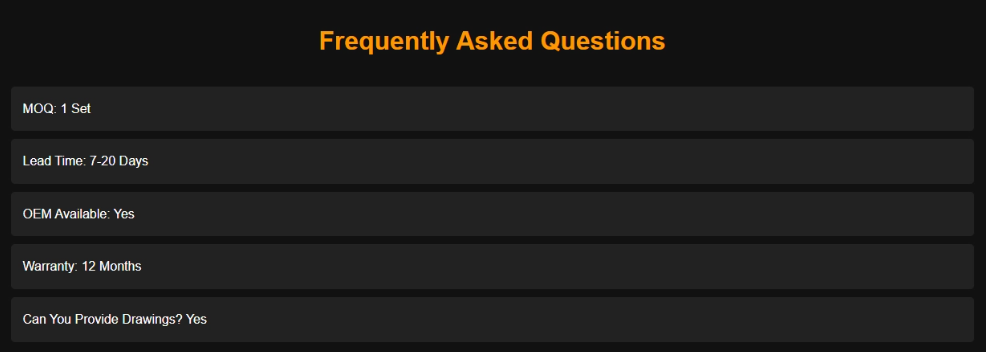

FAQ

Q: Êtes-vous fabricant ou agent commercial ?

A: Assistant Nous sommes un fabricant disposant d'une zone de production de plus de 70 000 m². Nous pouvons fabriquer les unités principales d'équipements de climatisation centrale et leurs accessoires, tels que les conduits ignifuges, les grilles de ventilation, diverses vannes, les unités de ventilation, les souffleurs d'air, etc.

Q:Pouvez-vous accepter l'OEM ?

A: Assistant Bien sûr, nous pouvons fournir un service de personnalisation. Nous disposons de nos propres techniciens et ingénieurs qui peuvent vous fournir de bons conseils concernant votre dessin.

Prêt à spécifier votre solution de ventilation ?

Contactez notre équipe d'ingénierie dès aujourd'hui pour une consultation de projet gratuite et recevez un devis détaillé adapté à vos besoins spécifiques.
