Unités de climatisation intégrées pour chambres à coucher de la série FP-WA

Design ultra-fin :S'installe facilement au-dessus des plafonds sans perturber l'esthétique intérieure.

Fonctionnement silencieux:Le ventilateur centrifuge à faible bruit assure un environnement intérieur paisible.

Compatibilité flexible avec les systèmes : Disponible en configurations à deux et quatre tuyaux.

Bobines à haute efficacité:Offre de fortes performances de refroidissement et de chauffage.

Installation cachée: Idéal pour les applications nécessitant une solution de climatisation dissimulée.

Large gamme d'applications: Convient aux hôtels, bureaux, appartements et espaces commerciaux.

Contacter maintenant E-mail WhatsApp

détails du produit

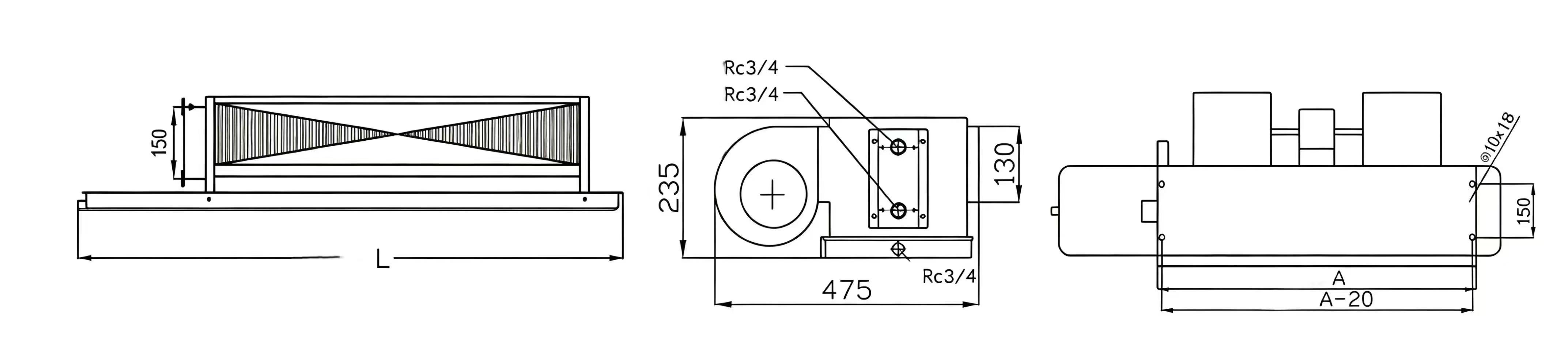

Dimensions de la série horizontale à emplacement caché

	FP-34WA	FP-51WA	FP-68WA	FP-85WA	FP-102WA	FP-136WA	FP-170WA	FP-204WA	FP-238WA
En millimètres	750	850	950	1050	1250	1450	1650	1850	1950
En millimètres	460	620	650	780	900	1100	1360	1560	1760

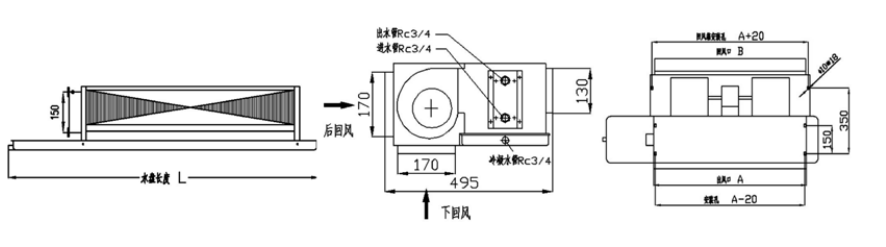

Dimensions de la série horizontale cachée avec retour d’air en bas et en arrière

	FP-34WA	FP-51WA	FP-68WA	FP-85WA	FP-102WA	FP-136WA	FP-170WA	FP-204WA	FP-238WA
En millimètres	750	850	950	1050	1250	1450	1650	1850	1950
En millimètres	460	620	650	780	900	1100	1360	1560	1760
B (en mm)	460	620	650	780	900	1100	1360	1560	1760

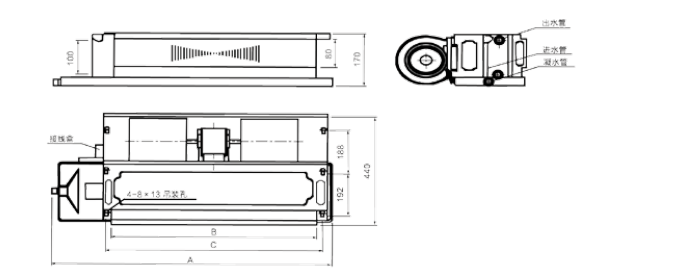

Schéma dimensionnel de la série FP-WAB : dispositif horizontal ultra-mince, à retour d’eau en bas et en arrière.

	FP-34WA	FP-51WA	FP-68WA	FP-85WA	FP-102WA	FP-136WA	FP-170WA	FP-204WA
A	850	950	1050	1150	1350	1650	1850	2050
B	580	650	780	900	1100	1360	1560	1700
C	610	680	810	930	1130	1390	1590	1730

Tableau des spécifications de performance

Performance		Modèle	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Débit d’air nominal (m³/h)		Élevé	340	510	680	850	1020	1360	1700	2040	2380
		Moyen	260	390	510	640	770	1020	1280	1530	1790
		Faible	170	260	340	430	510	680	850	1020	1190
Capacité de refroidissement nominale (W / Kcal/h)		H	1,8	2.7	3.6	4,5	5.4	7.2	9,0	10,8	12,6
Capacité de refroidissement nominale (W / Kcal/h)		H	1548	2322	3096	3870	4644	6192	7740	9288	10836
Capacité de chauffage nominale (Kw / Kcal/h)		H	2.7	4.05	5.4	6,75	8.1	10,8	13,5	16.2	18,9
Capacité de chauffage nominale (Kw / Kcal/h)		H	2322	3483	4644	5805	6966	9288	11610	13932	16254
Puissance d’entrée (W)	12 Pa	H	37	52	62	76	96	134	152	189	228
	30 Pa	H	44	59	72	87	108	156	174	212	253
	50 Pa	H	49	66	84	100	118	174	210	250	300
Niveau de bruit [dB(A)]	12 Pa	H	37	39	41	43	45	46	48	50	52
	30 Pa	H	40	42	44	46	47	48	50	52	54
	50 Pa	H	42	44	46	47	49	50	52	54	56
Débit d'eau (en kg/h)			350	510	660	800	980	1280	1600	1920	2230
Pression de fonctionnement (en kPa)			30	30	30	30	40	40	40	40	50
Nombre de fans			1	2				3	4
Poids (en kg)	WA		17	18	19	22	26	39	43	49	52
Poids (en kg)	Avec boîte d'air retour		20	22	23	27	30	44	48	54	58
Entrée/Sortie d'eau			Filet intérieur de 3/4 po
Tuyau de drainage des condensats			Filet extérieur de 3/4 po
Alimentation électrique			220 V/50 Hz
Notes			1. Conditions de refroidissement : Température du bulbe sec de l’air d’admission : 27 °C ; Température du bulbe humide de l’air d’admission : 19,5 °C ; Température de l’eau d’admission : 7 °C ; Déséchage de la chaleur de l’eau : 5 °C. 2. Conditions de chauffage : Température de l’air d’admission en température absolue : 21 °C ; Température de l’eau chaude d’admission : 60 °C ; Débit d’eau chaude identique à celui observé dans les conditions de refroidissement. 3. Essai de pression : Les unités sont soumises à un essai de pression à 2,0 MPa (20 bars), alors que la pression de fonctionnement maximale autorisée est de 1,6 MPa (16 bars). 4. Autres : Des systèmes à quatre tuyaux sont également disponibles (par exemple, configurations avec 1 chauffage et 2 refroidissements, 2 chauffages et 2 refroidissements, ou 3 chauffages et 1 refroidissement).

Présentation du produit

L’unité de climatisation à bobine horizontale et cachée est conçue pour s’intégrer parfaitement dans les espaces sous plafond, offrant une refroidissement et un chauffage efficaces pour diverses applications commerciales et résidentielles. Sa structure compacte et discrète en fait l’idéal pour les environnements où l’esthétique et une installation économisant de l’espace sont essentielles, tels que les hôtels, les bureaux et les appartements. Équipée de ventilateurs centrifuges de haute performance et d’échangeurs de chaleur à bobine, cette unité assure un flux d’air stable, un faible niveau de bruit et un confort fiable. Elle est compatible à la fois avec les systèmes à deux tuyaux et ceux à quatre tuyaux, afin de répondre aux différentes exigences des projets de chauffage, de ventilation et de climatisation.

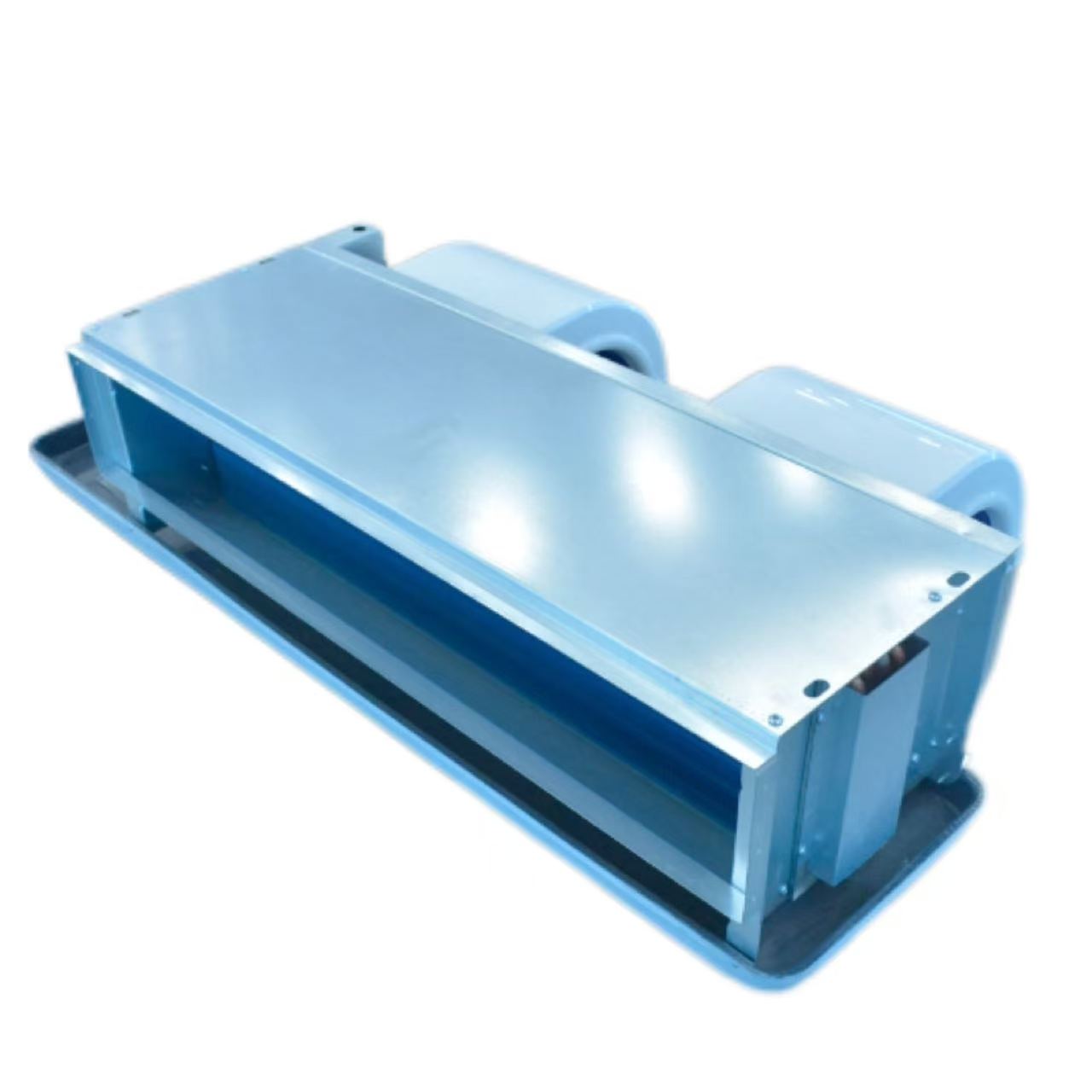

Unité de bobine à ailettes horizontale et cachée

Détails du produit

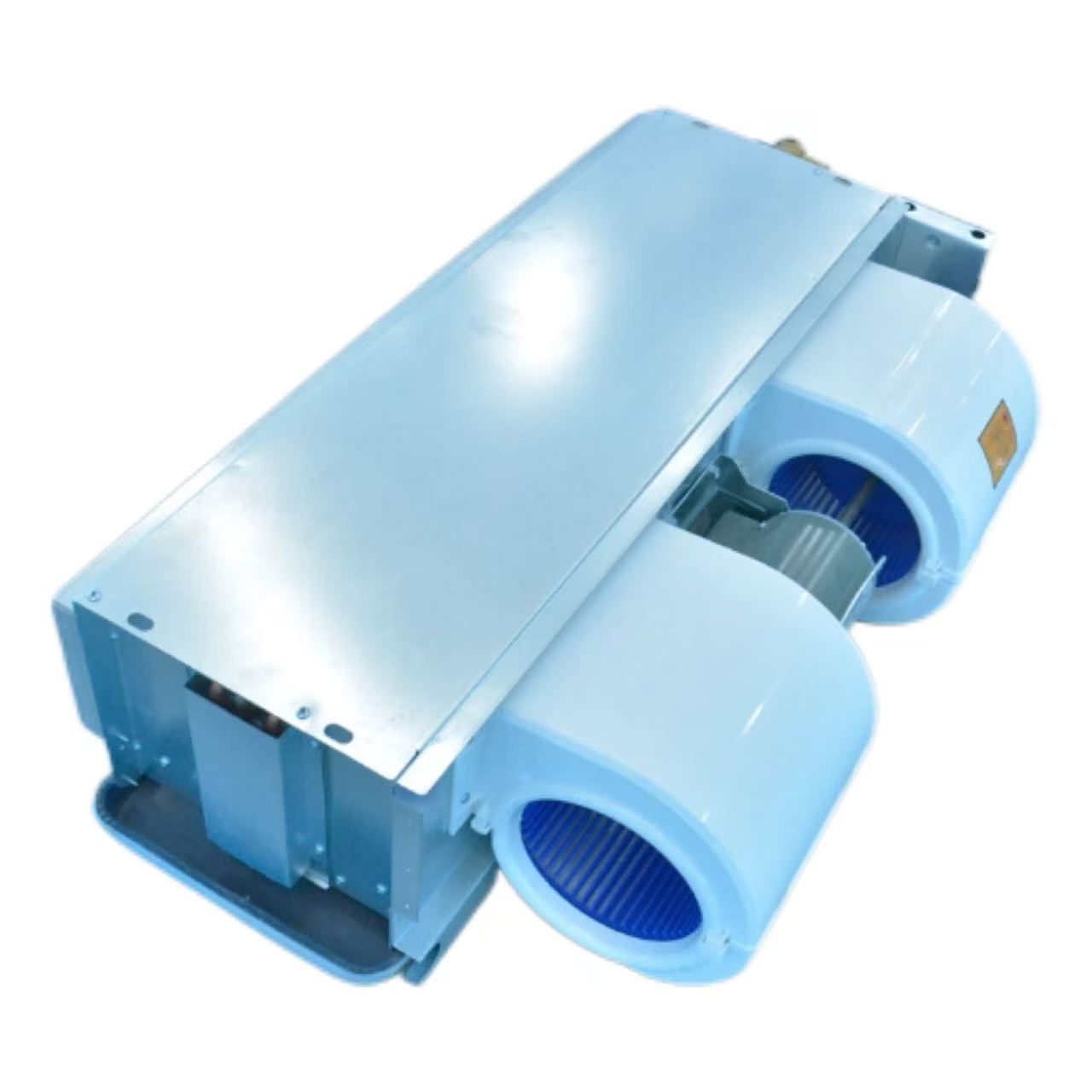

Unité de bobine à ailettes horizontale et cachée

Emballage et expédition

Chaque unité de bobineau de refroidissement horizontale et dissimulée est soigneusement emballée afin de garantir son arrivée en toute sécurité et de faciliter son installation. La plupart des unités sont livrées complètement assemblées et prêtes à être utilisées sur place immédiatement. Afin de les protéger de l’humidité et des dommages pendant le transport, tous les composants sont enveloppés dans du film étanche et fixés à l’aide de palettes ou de caisses en bois.

Nous proposons également des options d’emballage personnalisées en fonction de vos besoins : étiquettes personnalisées, caisses renforcées ou conceptions permettant un empilage facile. Tous les emballages sont conçus pour s’adapter parfaitement aux conteneurs de transport, ce qui rend le transport par mer, par air ou par terre simple et efficace. Chaque envoi est accompagné d’une liste d’emballage détaillée, d’un manuel d’installation et d’instructions de manutention afin que votre installation sur site se déroule le plus aisément possible.

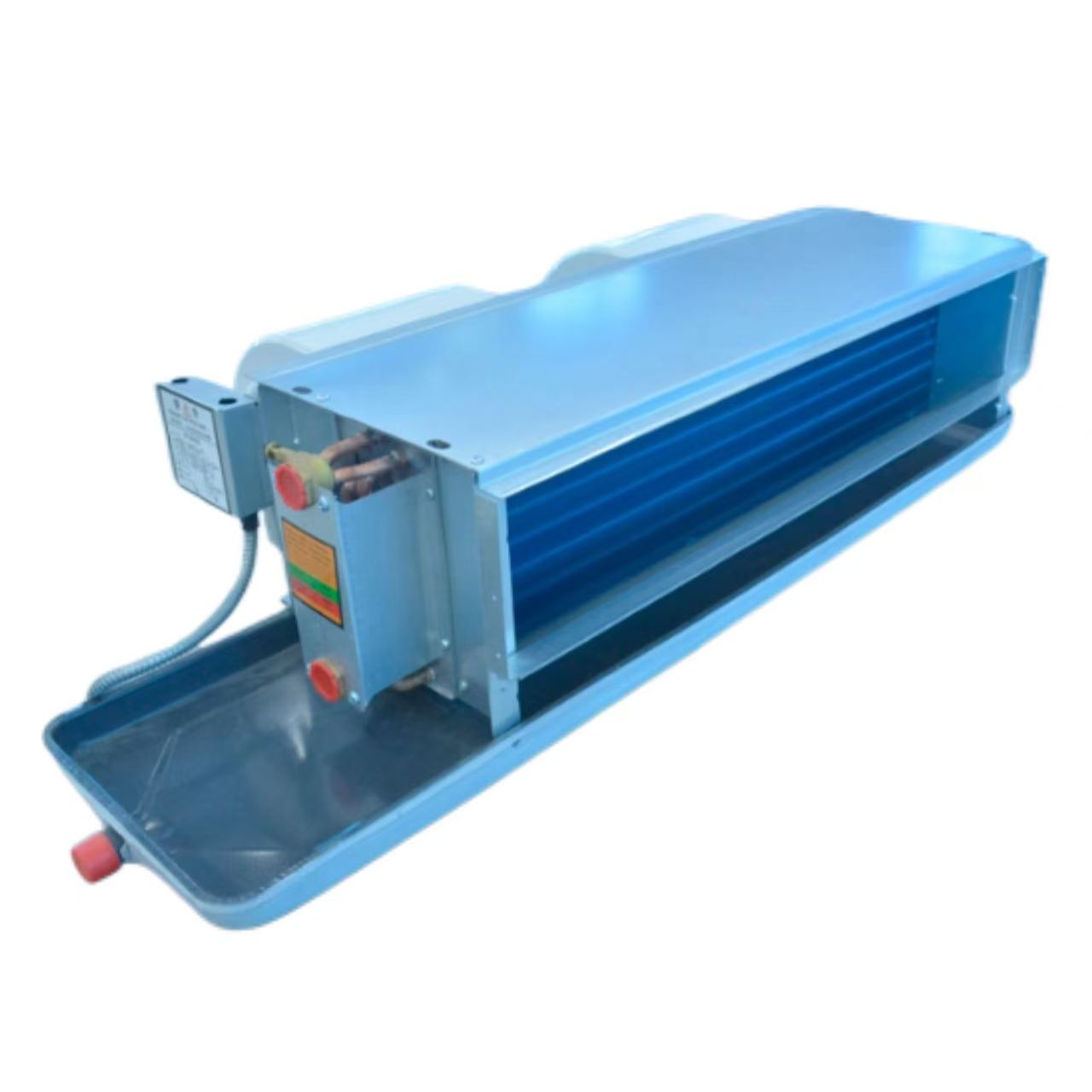

Unité de bobine à ailettes horizontale et cachée

Présentation de l’entreprise

Shunda Air Conditioning Equipment Group Co., Ltd. est un fabricant professionnel de systèmes de climatisation fondé en 2005 et situé dans le parc industriel de Luquantun, dans la province du Shandong – au cœur de l’industrie chinoise de la climatisation. Nos installations s’étendent sur une superficie de plus de 70 000 mètres carrés et abritent une équipe qualifiée de 230 collaborateurs, dont 27 ingénieurs spécialisés dans la recherche et le développement ainsi que dans l’innovation.

Shunda se spécialise dans la fourniture de solutions fiables en matière de systèmes de chauffage, de ventilation et de climatisation, ainsi que de systèmes d'évacuation de fumées. Nous proposons une gamme variée de produits comprenant plus de 70 types différents, tels que des unités de traitement de l'air modulaires, des unités à bobine de ventilation, des ventilateurs, des extracteurs de fumées, des obturateurs anti-incendie et des conduites d'aération. Nous sommes certifiés conformément aux normes ISO9001, ISO14001 et ISO18001 et avons reçu plusieurs récompenses nationales reconnaissant notre engagement en faveur de la qualité et de l'innovation.

Sous la marque de confiance « Jinxin Shunda », nous avons mené à bien de nombreux projets majeurs dans toute la Chine et nous nous sommes progressivement développés sur les marchés internationaux d’Asie du Sud-Est, d’Afrique et ailleurs. En mettant l’accent sur l’innovation, la qualité et le service client, Shunda continue de croître et aspire à établir des partenariats à long terme sur le plan mondial.

Unité de bobine à ailettes horizontale et cachée

Notre service

Communication des exigences et consultation technique

Nos experts techniques sont à votre disposition pour vous offrir un soutien rapide et professionnel pour toute question relative à nos produits.
Nous fournissons une gamme complète de documents techniques – catalogues, spécifications, plans d’installation et manuels d’utilisation – afin d’aider nos clients à comprendre pleinement nos offres.
Chaque solution est conçue en fonction de l’échelle du projet du client et des conditions du site, afin d’assurer à la fois la praticité et l’efficacité économique.

Exposition et démonstration du produit

Nos clients sont encouragés à visiter nos installations de production afin de découvrir comment nos produits sont conçus, fabriqués et assemblés.
Pour l’accès à distance, nous proposons des démonstrations numériques en VR et en 3D captivantes qui mettent en évidence les principales fonctionnalités du produit.
Nous fournissons également des rapports sur les performances issus de tests en laboratoire et en conditions réelles, ainsi que des explications claires concernant les protocoles de test et les critères d’évaluation utilisés.

Guides à l’installation et à la mise en service, ainsi que soutien technique

Nous fournissons une documentation complète d’installation – comprenant des guides, des schémas, des spécifications de base et des listes des outils nécessaires – afin d’assurer une mise en place facile et précise.
Des sessions de formation à distance sont disponibles, et des techniciens expérimentés peuvent être envoyés sur place pour assurer un soutien lors de l’installation, si nécessaire.

Assurance de la qualité et maintenance

Nos services après-vente comprennent un soutien technique à long terme ainsi la fourniture de pièces de rechange afin de préserver l’intégrité du produit.
Une ligne d’assistance ouverte toute la journée garantit que les demandes d’intervention et d’entretien urgents soient traitées rapidement et efficacement.

Visites de suivi périodiques et services d’entretien

Pendant la période de garantie, nous proposons des visites de suivi trimestrielles, ainsi que des vérifications annuelles après la fin de la garantie, afin de recueillir des retours d’expérience et d’améliorer nos services.
Des plans de maintenance personnalisés sont élaborés en fonction de l’utilisation de l’équipement, de la durée de son fonctionnement et des conditions environnementales, afin d’assurer un bon rendement durable.

Formation technique

Nous organisons régulièrement des sessions de formation en ligne afin que nos clients restent à jour sur les connaissances relatives aux produits ainsi que sur les compétences pratiques nécessaires.
Un e-mail d’assistance dédié et un portail de service permettent de répondre rapidement aux questions des clients ; tous les problèmes techniques sont résolus dans les 24 heures.

FAQ

Q : Êtes-vous un producteur ou une entreprise qui s’occupe d’achats et de ventes ?
R : Nous sommes un producteur professionnel dont le siège se trouve principalement dans la province du Shandong, en Chine. Notre usine s’étend sur une superficie de plus de 70 000 mètres carrés et est équipée des meilleurs outils ainsi que d’une équipe d’experts. Nous produisons une gamme complète d’équipements de climatisation et de composants associés. Nos produits comprennent des unités de climatisation modulaires et suspendues, des conduites ignifuges, des grilles d’aération, des vannes d’aération, des unités de chauffage/refroidissement par ventilateur, des soufflantes d’air, et bien d’autres. Disposant de certifications telles que ISO9001, ISO14001 et ISO18001, nous répondons aux besoins des marchés nationaux et mondiaux de la climatisation avec des solutions fiables et de haute qualité.

Q : Recevez-vous des commandes OEM ou des commandes personnalisées ?
Oui, nous le faisons ! Nous nous occupons avec succès des projets liés aux fabricants d’équipements d’origine ainsi que des projets sur mesure. Que vous disposiez d’une documentation technique complète ou que vous ayez simplement une idée, nos ingénieurs internes peuvent vous aider à affiner les détails du design et vous fournir une réponse adaptée à vos besoins. De la sélection des dimensions et des caractéristiques du produit à la conception de la marque et de l’emballage, nous nous assurons que le produit final répondra pleinement à vos attentes.
